ماشین کاری الکتروشیمیایی (ECM) چیست؟ بررسی اصول، مزایا، محدودیت ها و کاربردها

مقدمه

در بسیاری از فرآیندهای ماشین کاری، ماده با استفاده از نیروهای مکانیکی، حرارت یا انرژی الکتریکی از قطعه جدا می شود. اما همیشه نمی توان برای ساخت یک قطعه پیچیده یا سخت، از روش های متداول مانند تراشکاری و فرزکاری استفاده کرد.

به ویژه زمانی که قطعه از آلیاژهای بسیار سخت ساخته شده باشد، ایجاد نیروهای برشی زیاد مشکل ساز شود یا هندسه قطعه بسیار پیچیده باشد، استفاده از روش های غیرسنتی ماشین کاری می تواند مزایای قابل توجهی داشته باشد.

یکی از این روش ها، ماشین کاری الکتروشیمیایی یا Electrochemical Machining است که به اختصار ECM نامیده می شود.

در ECM، ماده با استفاده از یک فرآیند کنترل شده الکتروشیمیایی از سطح قطعه جدا می شود. در این روش، ابزار و قطعه به صورت مستقیم با یکدیگر تماس ندارند و برداشت ماده بر اساس واکنش الکتروشیمیایی انجام می شود.

در ادامه با نحوه عملکرد ECM، اجزای سیستم، پارامترهای مؤثر، مزایا، محدودیت ها و کاربردهای صنعتی این فناوری آشنا می شویم.

ماشین کاری الکتروشیمیایی چیست؟

ECM یک فرآیند ماشین کاری غیرسنتی است که در آن از واکنش الکتروشیمیایی برای برداشت کنترل شده ماده از قطعه کار استفاده می شود.

در این فرآیند، قطعه کار به عنوان آند (Anode) و ابزار به عنوان کاتد (Cathode) عمل می کند.

بین این دو، یک محلول رسانای الکتریکی به نام الکترولیت (Electrolyte) جریان دارد.

با اعمال اختلاف پتانسیل الکتریکی، واکنش های الکتروشیمیایی در سطح قطعه اتفاق افتاده و ماده از ناحیه موردنظر حل می شود.

به زبان ساده:

قطعه کار + آند → ماده از سطح جدا می شود

ابزار + کاتد → شکل موردنظر را به فرآیند اعمال می کند

در ECM برخلاف فرزکاری، ابزار به صورت مکانیکی قطعه را برش نمی دهد.

ECM چگونه کار می کند؟

فرآیند ECM را می توان در چند مرحله اصلی بررسی کرد.

1. قرارگیری ابزار و قطعه

ابزار با شکل مشخص در فاصله بسیار کمی از قطعه کار قرار می گیرد.

این فاصله که به آن Inter-electrode Gap گفته می شود، نقش بسیار مهمی در پایداری فرآیند دارد.

2. جریان الکترولیت

محلول الکترولیت با سرعت مشخص از فاصله بین ابزار و قطعه عبور می کند.

الکترولیت هم نقش رسانای جریان الکتریکی را دارد و هم محصولات حاصل از واکنش را از منطقه ماشین کاری خارج می کند.

3. اعمال جریان الکتریکی

یک منبع تغذیه DC اختلاف پتانسیل لازم را بین ابزار و قطعه ایجاد می کند.

در این حالت، قطعه کار به عنوان آند و ابزار به عنوان کاتد عمل می کند.

4. انحلال ماده

در اثر عبور جریان، اتم های فلز در سطح قطعه وارد واکنش الکتروشیمیایی شده و از سطح جدا می شوند.

در نتیجه، بدون تماس مکانیکی مستقیم، ماده از قطعه برداشت می شود.

5. شکل گیری هندسه

با حرکت کنترل شده ابزار و ادامه فرآیند، شکل ابزار به صورت معکوس روی قطعه ایجاد می شود.

به همین دلیل طراحی ابزار در ECM اهمیت زیادی دارد.

اجزای اصلی دستگاه ECM

یک سیستم ECM صنعتی معمولاً شامل اجزای زیر است:

• منبع تغذیه DC
• ابزار یا کاتد
• قطعه کار یا آند
• سیستم گردش الکترولیت
• مخزن الکترولیت
• پمپ
• سیستم فیلتراسیون
• سیستم کنترل
• مکانیزم حرکت ابزار
• سیستم خنک کاری

در تجهیزات پیشرفته، کنترل فاصله بین ابزار و قطعه نیز به صورت خودکار انجام می شود.

نقش الکترولیت در ECM

الکترولیت یکی از مهم ترین بخش های فرآیند ECM است.

الکترولیت باید بتواند جریان الکتریکی را به خوبی منتقل کند و در عین حال محصولات واکنش را از منطقه ماشین کاری خارج کند.

برخی از الکترولیت های مورد استفاده در فرآیندهای صنعتی شامل محلول های نمکی هستند.

انتخاب الکترولیت به جنس قطعه، شرایط فرآیند و کیفیت موردنیاز بستگی دارد.

الکترولیت معمولاً چند وظیفه اصلی دارد:

• انتقال جریان الکتریکی
• ایجاد محیط مناسب برای واکنش الکتروشیمیایی
• خارج کردن محصولات واکنش
• کمک به کنترل دمای فرآیند
• حفظ پایداری فرآیند

نقش ابزار در ECM

در ECM ابزار برخلاف ابزار برشی معمولی، وظیفه بریدن ماده را ندارد.

ابزار در واقع یک الکترود با شکل مشخص است که میدان الکتریکی را در منطقه موردنظر ایجاد می کند.

به دلیل اینکه شکل ابزار روی قطعه منتقل می شود، طراحی دقیق آن اهمیت زیادی دارد.

یکی از نکات مهم این است که شکل نهایی قطعه الزاماً دقیقاً برابر با شکل هندسی ابزار نیست، زیرا جریان الکتریکی در فاصله بین ابزار و قطعه توزیع می شود.

به همین دلیل در طراحی ابزار باید شرایط فرآیند و فاصله کاری نیز در نظر گرفته شود.

پارامترهای مهم در ECM

کیفیت و نرخ برداشت ماده در ECM به پارامترهای مختلفی وابسته است.

جریان الکتریکی

افزایش جریان معمولاً باعث افزایش نرخ برداشت ماده می شود.

با این حال، جریان بیش از حد می تواند کنترل فرآیند را دشوار کند و روی کیفیت سطح تأثیر بگذارد.

ولتاژ

ولتاژ اعمال شده روی شدت جریان و شرایط واکنش اثر دارد.

انتخاب مقدار مناسب ولتاژ برای ایجاد فرآیند پایدار ضروری است.

فاصله بین ابزار و قطعه

فاصله کاری یا Gap یکی از مهم ترین پارامترهای ECM است.

اگر فاصله بیش از حد زیاد باشد، کنترل فرآیند و دقت کاهش پیدا می کند.

اگر فاصله بیش از حد کم شود، احتمال ناپایداری فرآیند افزایش می یابد.

سرعت جریان الکترولیت

الکترولیت باید با سرعت مناسبی در منطقه ماشین کاری جریان داشته باشد.

سرعت نامناسب می تواند باعث تجمع محصولات واکنش و کاهش پایداری فرآیند شود.

دما

دمای الکترولیت روی رسانایی و رفتار فرآیند تأثیر دارد.

به همین دلیل در بسیاری از تجهیزات ECM، دمای الکترولیت کنترل می شود.

سرعت پیشروی ابزار

سرعت حرکت ابزار نسبت به قطعه باید با نرخ برداشت ماده هماهنگ باشد.

کنترل نامناسب این پارامتر می تواند روی شکل نهایی و دقت قطعه اثر بگذارد.

کیفیت سطح در ECM

یکی از مزایای مهم ECM این است که سطح ایجاد شده معمولاً تحت نیروهای مکانیکی و تنش های حرارتی شدید قرار نمی گیرد.

در نتیجه، برخلاف برخی روش های ماشین کاری حرارتی، مشکلاتی مانند لایه بازپخت شده ناشی از ذوب و انجماد مجدد به شکل مشابه EDM ایجاد نمی شود.

همچنین نیروی مکانیکی برش بسیار ناچیز است.

به همین دلیل ECM می تواند برای تولید قطعاتی که نیاز به کیفیت سطح مناسب دارند مورد استفاده قرار گیرد.

البته کیفیت نهایی همچنان به طراحی ابزار، شرایط الکترولیت، جریان، Gap و سایر پارامترهای فرآیند وابسته است.

مزایای ماشین کاری الکتروشیمیایی

ECM دارای مزایای قابل توجهی است.

ماشین کاری مواد سخت

یکی از مهم ترین مزایای ECM این است که سختی مکانیکی قطعه به اندازه روش های براده برداری سنتی محدودکننده نیست.

تا زمانی که ماده بتواند در شرایط مناسب تحت واکنش الکتروشیمیایی قرار گیرد، امکان ماشین کاری آن وجود دارد.

عدم تماس مکانیکی ابزار و قطعه

در ECM ابزار و قطعه تماس مستقیم ندارند.

بنابراین نیروهای برشی بسیار کم هستند.

عدم سایش قابل توجه ابزار

از آنجا که ابزار نقش برشی مکانیکی ندارد، سایش آن در مقایسه با ابزارهای سنتی بسیار کمتر است.

امکان تولید هندسه های پیچیده

با طراحی مناسب ابزار می توان هندسه های پیچیده و حفره های خاصی ایجاد کرد.

مناسب برای تولید انبوه

اگر ابزار مناسب طراحی شده باشد، ECM می تواند برای تولید تعداد زیادی قطعه با هندسه یکسان مورد استفاده قرار گیرد.

عدم ایجاد پلیسه مکانیکی

به دلیل ماهیت فرآیند، مشکلات مربوط به ایجاد پلیسه ناشی از برش مکانیکی بسیار کاهش پیدا می کند.

محدودیت های ECM

با وجود مزایای زیاد، ECM برای همه کاربردها مناسب نیست.

نیاز به رسانایی الکتریکی

مهم ترین محدودیت ECM این است که قطعه باید قابلیت هدایت الکتریکی داشته باشد.

بنابراین بسیاری از مواد غیرفلزی و عایق ها با این روش قابل ماشین کاری مستقیم نیستند.

هزینه تجهیزات

سیستم های تأمین برق، پمپاژ و فیلتراسیون الکترولیت می توانند هزینه تجهیزات را افزایش دهند.

طراحی ابزار

برای تولید هر هندسه خاص ممکن است به ابزار اختصاصی نیاز باشد.

طراحی و ساخت این ابزار می تواند زمان و هزینه اولیه ایجاد کند.

مدیریت الکترولیت

الکترولیت پس از فرآیند حاوی محصولات واکنش و آلودگی های مختلف می شود.

بنابراین فیلتراسیون، کنترل کیفیت و مدیریت صحیح آن اهمیت زیادی دارد.

دشواری ماشین کاری موضعی بسیار کوچک

توزیع میدان الکتریکی در Gap باعث می شود کنترل بسیار دقیق ناحیه برداشت ماده در برخی هندسه های بسیار کوچک دشوار باشد.

تفاوت ECM و EDM

ECM و EDM هر دو از روش های ماشین کاری غیرسنتی هستند و در هر دو فرآیند ابزار و قطعه تماس مکانیکی مستقیم ندارند، اما مکانیزم برداشت ماده کاملاً متفاوت است.

در EDM، تخلیه های الکتریکی یا جرقه های کنترل شده باعث ذوب و تبخیر موضعی ماده می شوند.

در ECM، ماده از طریق انحلال الکتروشیمیایی برداشت می شود.

بنابراین:

EDM → انرژی تخلیه الکتریکی

ECM → واکنش الکتروشیمیایی

در EDM، ایجاد لایه بازپخت شده و تغییرات حرارتی سطح می تواند مطرح باشد.

در ECM، برداشت ماده بدون ذوب مکانیکی یا حرارتی مستقیم انجام می شود.

ECM در مقایسه با ماشین کاری CNC

در فرزکاری و تراشکاری CNC، ابزار به صورت مکانیکی با قطعه تماس دارد و ماده تحت نیروهای برشی حذف می شود.

در ECM، ابزار و قطعه تماس مستقیم ندارند و ماده از طریق واکنش الکتروشیمیایی حذف می شود.

به همین دلیل ECM برای برخی آلیاژهای سخت که ماشین کاری مکانیکی آنها دشوار است می تواند مزیت داشته باشد.

از طرف دیگر، CNC برای طیف بسیار گسترده تری از مواد و هندسه ها انعطاف پذیری بیشتری دارد.

بنابراین انتخاب بین ECM و CNC باید بر اساس جنس ماده، هندسه، تیراژ تولید، دقت موردنیاز و هزینه انجام شود.

کاربردهای صنعتی ECM

ECM در صنایع مختلفی کاربرد دارد.

صنعت هوافضا

در صنعت هوافضا از آلیاژهای مقاوم و سخت مانند سوپرآلیاژهای پایه نیکل و تیتانیوم استفاده زیادی می شود.

ECM می تواند برای ایجاد هندسه های پیچیده در این قطعات مورد استفاده قرار گیرد.

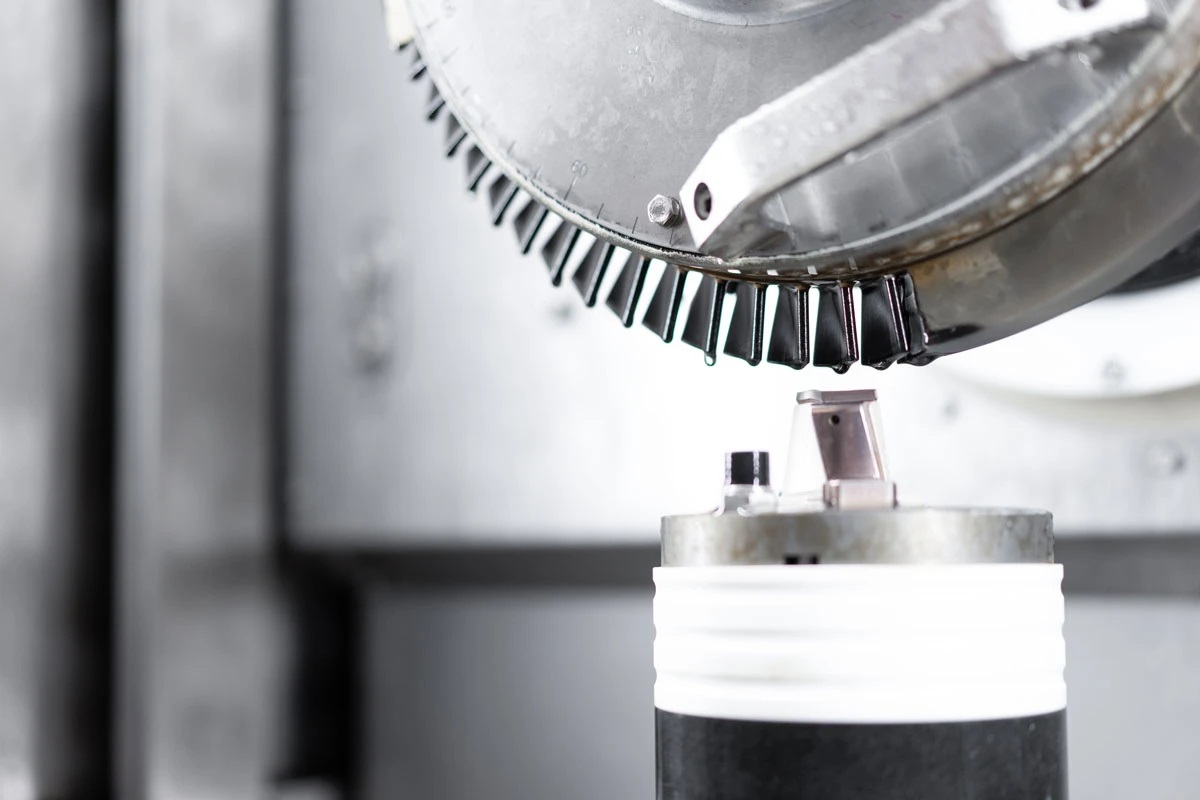

ساخت پره توربین

یکی از کاربردهای شناخته شده ECM، ماشین کاری برخی هندسه های پیچیده پره های توربین است.

صنعت خودرو

ECM در برخی فرآیندهای تولید قطعات موتور و اجزای پیچیده مورد استفاده قرار می گیرد.

قالب سازی و ابزارسازی

در برخی کاربردها می توان از ECM برای ایجاد حفره ها و هندسه های خاص استفاده کرد.

صنایع پزشکی

در ساخت برخی قطعات فلزی دقیق نیز می توان از فرآیندهای الکتروشیمیایی استفاده کرد.

فرآیندهای مرتبط با ECM

ECM تنها یک فرآیند منفرد نیست و خانواده ای از فرآیندهای الکتروشیمیایی را شامل می شود.

از جمله فرآیندهای مرتبط می توان به موارد زیر اشاره کرد:

• Electrochemical Grinding یا ECG
• Electrochemical Deburring
• Electrochemical Honing
• Electrochemical Polishing

در Electrochemical Deburring، از فرآیند الکتروشیمیایی برای حذف پلیسه استفاده می شود.

در Electrochemical Grinding نیز ترکیبی از اثر مکانیکی و الکتروشیمیایی برای برداشت ماده مورد استفاده قرار می گیرد.

نقش CNC و اتوماسیون در ECM

ECM مدرن به سمت استفاده گسترده تر از سیستم های CNC و کنترل خودکار حرکت کرده است.

کنترل دقیق موقعیت ابزار، فاصله بین الکترودها، جریان الکترولیت و پارامترهای الکتریکی باعث می شود فرآیند پایدارتر و قابل تکرارتر شود.

در سیستم های پیشرفته، حسگرها می توانند شرایط فرآیند را به صورت لحظه ای پایش کنند.

این اطلاعات می توانند برای تنظیم خودکار پارامترها مورد استفاده قرار گیرند.

آینده ماشین کاری الکتروشیمیایی

توسعه ECM در سال های آینده می تواند بیشتر به سمت کنترل هوشمند فرآیند حرکت کند.

استفاده از حسگرها، سیستم های کنترل حلقه بسته، شبیه سازی فرآیند و الگوریتم های هوش مصنوعی می تواند به بهبود دقت و کاهش خطا کمک کند.

همچنین ترکیب ECM با سایر فرآیندهای تولید می تواند امکان ایجاد راهکارهای جدید برای ساخت قطعات پیچیده را فراهم کند.

در کنار این موارد، توسعه الکترولیت های مناسب تر و سیستم های بهتر برای تصفیه و بازیابی آنها نیز می تواند نقش مهمی در آینده این فناوری داشته باشد.

جمع بندی

ماشین کاری الکتروشیمیایی یا ECM یکی از روش های مهم ماشین کاری غیرسنتی است که در آن ماده با استفاده از واکنش الکتروشیمیایی از سطح قطعه جدا می شود.

در این فرآیند، قطعه کار به عنوان آند، ابزار به عنوان کاتد و محلول رسانا به عنوان الکترولیت عمل می کند.

عدم تماس مکانیکی ابزار و قطعه، قابلیت ماشین کاری برخی آلیاژهای سخت، امکان تولید هندسه های پیچیده و کاهش مشکلات ناشی از نیروهای برشی از مهم ترین مزایای ECM هستند.

در مقابل، نیاز به رسانایی الکتریکی قطعه، هزینه تجهیزات، نیاز به طراحی ابزار و مدیریت الکترولیت از جمله محدودیت های این فناوری محسوب می شوند.

با توسعه اتوماسیون، CNC، حسگرها و کنترل هوشمند، ECM همچنان می تواند یکی از فرآیندهای مهم در تولید قطعات پیشرفته و پیچیده باشد.
