تولید هیبریدی چیست؟ بررسی ترکیب پرینت سهبعدی فلزات و ماشینکاری CNC
مقدمه
در صنعت ساخت و تولید، هر روش تولیدی مزایا و محدودیتهای خاص خود را دارد. ماشینکاری CNC میتواند دقت ابعادی و کیفیت سطح بسیار خوبی ایجاد کند، اما برای ساخت برخی هندسههای پیچیده، نیاز به حذف حجم زیادی از ماده دارد. از طرف دیگر، تولید افزایشی فلزات امکان ساخت هندسههای پیچیده و نزدیک شدن به شکل نهایی قطعه را فراهم میکند، اما ممکن است قطعه تولیدشده به ماشینکاری نهایی برای رسیدن به دقت و کیفیت سطح موردنظر نیاز داشته باشد.
تولید هیبریدی (Hybrid Manufacturing) با ترکیب این دو رویکرد، تلاش میکند از مزایای هر دو فناوری در یک فرآیند تولید استفاده کند.

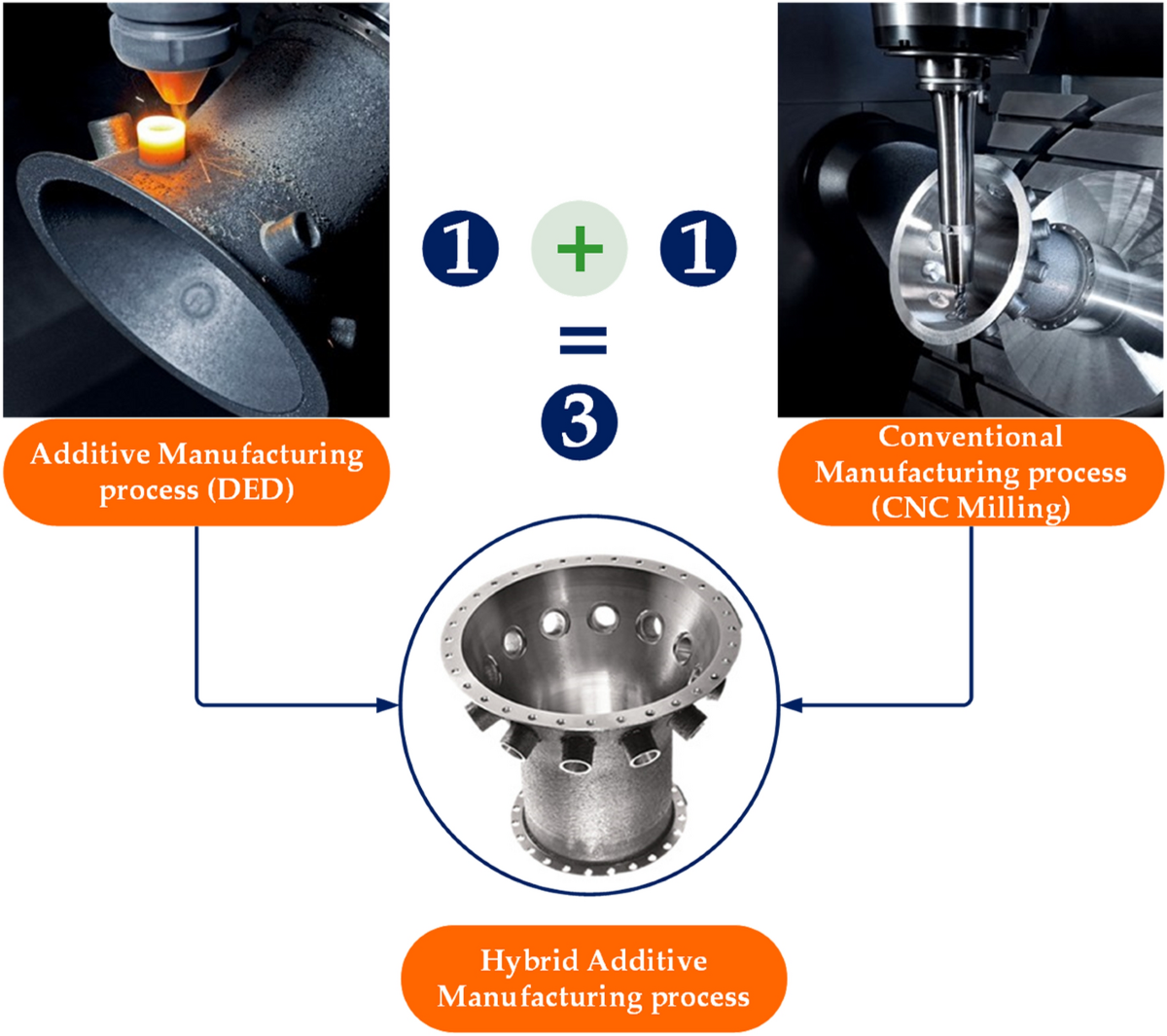

در یکی از رایجترین معماریهای این فناوری، تولید افزایشی با رسوبدهی مستقیم انرژی (DED) با ماشینکاری CNC ترکیب میشود. در این حالت، ماده بهصورت افزایشی روی قطعه قرار میگیرد و سپس قسمتهای موردنیاز با ابزار برشی ماشینکاری میشوند.
تولید هیبریدی چیست؟
تولید هیبریدی را میتوان به زبان ساده، ترکیب دو یا چند فرآیند تولیدی مکمل برای ساخت یک قطعه دانست.
در حوزه قطعات فلزی، یکی از مهمترین نمونهها ترکیب:
تولید افزایشی + ماشینکاری کاهشی
است.
در تولید افزایشی، ماده به قطعه اضافه میشود؛ در حالی که در ماشینکاری کاهشی، ماده از قطعه حذف میشود.
بنابراین یک سیستم هیبریدی میتواند ابتدا ماده موردنیاز را به شکل کنترلشده اضافه کند و سپس با استفاده از ابزارهای CNC، قسمتهایی را که به دقت یا کیفیت سطح بیشتری نیاز دارند ماشینکاری کند.
این فرآیند میتواند بهصورت مرحلهای یا در برخی سیستمها در یک محیط کاری و با هماهنگی تجهیزات انجام شود.
چرا تولید هیبریدی به وجود آمد؟
هرکدام از روشهای تولید افزایشی و ماشینکاری، محدودیتهایی دارند.
در تولید افزایشی فلزات، برخی چالشها شامل موارد زیر است:
- کیفیت سطح محدود در برخی فرآیندها
- دقت ابعادی محدودتر نسبت به ماشینکاری دقیق
- ایجاد تنشهای پسماند
- احتمال ایجاد عیوب در فرآیند ساخت
- نیاز به عملیات پسپردازش
از طرف دیگر، ماشینکاری CNC نیز برای ساخت بعضی قطعات پیچیده ممکن است با محدودیت دسترسی ابزار مواجه شود و در صورت شروع از یک بلوک بزرگ، حجم زیادی از ماده بهعنوان براده حذف شود.
ترکیب این دو فناوری میتواند بخشی از این محدودیتها را کاهش دهد. مطالعات مروری نیز نشان دادهاند که ترکیب DED و ماشینکاری میتواند برای بهبود دقت هندسی و کیفیت سطح قطعات مورد استفاده قرار گیرد.
تولید هیبریدی چگونه کار میکند؟
فرآیند دقیق بسته به نوع دستگاه متفاوت است، اما یک فرآیند معمول را میتوان به شکل زیر در نظر گرفت:
مدل CAD → برنامهریزی فرآیند → رسوبدهی ماده → ماشینکاری → اندازهگیری → اصلاح و ادامه فرآیند → تکمیل قطعه
در ابتدا مدل سهبعدی قطعه در نرمافزار CAD طراحی میشود.
سپس نرمافزار CAM مسیر حرکت ابزار و همچنین مسیر حرکت نازل یا منبع رسوبدهی را تعیین میکند.
در مرحله ساخت افزایشی، ماده به صورت پودر یا سیم به محل موردنظر منتقل شده و با استفاده از یک منبع انرژی مانند لیزر یا قوس الکتریکی ذوب میشود.
پس از ایجاد بخشی از هندسه، ماشینکاری CNC میتواند برای اصلاح سطوح و رسیدن به ابعاد موردنظر انجام شود.
در سیستمهای پیشرفتهتر، این عملیات میتواند در یک پلتفرم چندمحوره و با هماهنگی بین فرآیند افزودن و برداشتن ماده انجام شود.
نقش DED در تولید هیبریدی
یکی از فناوریهای مهم در تولید هیبریدی فلزات، Directed Energy Deposition یا DED است.
در DED، ماده اولیه که میتواند پودر یا سیم فلزی باشد، به محل مشخصی هدایت میشود. همزمان یک منبع انرژی، مانند لیزر یا منبع حرارتی مناسب، ماده را ذوب میکند.
با حرکت کنترلشده نازل و منبع انرژی، لایههای مختلف روی یکدیگر قرار میگیرند و هندسه موردنظر ایجاد میشود.
مزیت DED برای سیستمهای هیبریدی این است که امکان افزودن ماده در نواحی مشخص را فراهم میکند و پس از آن میتوان همان قطعه را با فرآیند ماشینکاری تکمیل کرد.
یک دستگاه هیبریدی چگونه کار میکند؟
در بسیاری از سیستمهای هیبریدی، یک ماشین چندمحوره به تجهیزات لازم برای تولید افزایشی و ماشینکاری مجهز میشود.
برای مثال، یک سیستم میتواند شامل موارد زیر باشد:
- اسپیندل ماشینکاری
- ابزارهای برشی
- نازل DED
- منبع انرژی
- سیستم کنترل CNC
- سیستم CAD/CAM
- تجهیزات اندازهگیری و پایش
در این حالت، قطعه روی ماشین قرار میگیرد و بدون اینکه الزاماً برای هر مرحله به دستگاه دیگری منتقل شود، عملیات افزودن و حذف ماده انجام میشود.
این موضوع میتواند به کاهش خطاهای ناشی از جابهجایی قطعه و سادهتر شدن فرآیند تولید کمک کند.
مراحل تولید یک قطعه با روش هیبریدی
1. طراحی قطعه
فرآیند با طراحی مدل سهبعدی در نرمافزار CAD آغاز میشود.
در این مرحله، علاوه بر شکل نهایی قطعه، باید قابلیت تولید آن با فناوری افزایشی و دسترسی ابزارهای ماشینکاری نیز در نظر گرفته شود.
2. برنامهریزی فرآیند
مدل CAD به محیط CAM منتقل میشود و مسیرهای حرکت برای هر دو فرآیند تولید افزایشی و ماشینکاری تعیین میشوند.
این مرحله اهمیت زیادی دارد، زیرا مسیر ابزار باید با مسیر رسوبدهی و محدودیتهای دستگاه هماهنگ باشد.
3. افزودن ماده
در این مرحله، ماده اولیه به کمک فناوری DED یا فرآیند افزایشی مشابه روی سطح قرار میگیرد.
قطعه ممکن است ابتدا به شکل خام و نزدیک به هندسه نهایی ساخته شود.
4. ماشینکاری
پس از رسوبدهی، ابزار CNC بخشهایی از قطعه را که نیاز به دقت بیشتر دارند ماشینکاری میکند.
در برخی سیستمها، ماشینکاری میتواند بین مراحل مختلف رسوبدهی نیز انجام شود، نه فقط در پایان فرآیند.
5. اندازهگیری و کنترل
در سیستمهای پیشرفته، اندازهگیری میتواند در طول فرآیند انجام شود.
اطلاعات بهدستآمده از اندازهگیری میتواند برای اصلاح مسیر ساخت یا ماشینکاری مورد استفاده قرار گیرد.
6. تکمیل قطعه
در نهایت، قطعه به ابعاد، هندسه و کیفیت سطح موردنظر میرسد و در صورت نیاز عملیات تکمیلی دیگری روی آن انجام میشود.
مزایای تولید هیبریدی
مهمترین مزیت این فناوری، استفاده همزمان از نقاط قوت تولید افزایشی و ماشینکاری است.
افزایش آزادی طراحی
تولید افزایشی امکان ایجاد هندسههایی را فراهم میکند که تولید آنها با روشهای سنتی دشوار است.
افزایش دقت و کیفیت سطح
ماشینکاری CNC میتواند سطوح تولیدشده با روش افزایشی را اصلاح کرده و دقت ابعادی و کیفیت سطح را افزایش دهد.
کاهش مصرف ماده
در برخی قطعات، بهجای شروع کار با یک بلوک بزرگ و حذف حجم زیادی از آن، میتوان ماده را فقط در نواحی موردنیاز اضافه کرد.
امکان تعمیر قطعات
یکی از کاربردهای مهم سیستمهای هیبریدی، تعمیر و بازسازی قطعات با ارزش بالا است.
برای مثال میتوان ماده را در ناحیه آسیبدیده اضافه کرد و سپس همان قسمت را ماشینکاری کرد تا به شکل و ابعاد مناسب برسد. این کاربرد در حوزههایی مانند هوافضا و تجهیزات صنعتی اهمیت دارد.
کاهش نیاز به جابهجایی قطعه
وقتی چند فرآیند در یک سیستم انجام شوند، نیاز به انتقال قطعه بین دستگاههای مختلف کاهش پیدا میکند.
این موضوع میتواند در بهبود هماهنگی بین فرآیندها و کاهش برخی خطاهای ناشی از جابهجایی مفید باشد.
معایب و چالشهای تولید هیبریدی
با وجود مزایای قابل توجه، تولید هیبریدی هنوز با چالشهایی روبهرو است.
پیچیدگی تجهیزات
یک ماشین هیبریدی باید بتواند فرآیندهای مختلف را با یکدیگر هماهنگ کند. این موضوع باعث افزایش پیچیدگی مکانیکی، کنترلی و نرمافزاری سیستم میشود.
برنامهریزی مسیر ابزار
مسیرهای مربوط به رسوبدهی و ماشینکاری باید بهصورت هماهنگ طراحی شوند.
در ماشینهای چندمحوره، جلوگیری از برخورد ابزار، نازل و قطعه نیز اهمیت زیادی دارد.
هزینه اولیه
تجهیزات هیبریدی و نرمافزارهای مربوط به برنامهریزی و کنترل فرآیند معمولاً پیچیدهتر از تجهیزات یک فرآیند منفرد هستند.
کنترل فرآیند
پارامترهای زیادی مانند سرعت حرکت، نرخ تغذیه ماده، توان منبع انرژی و شرایط ماشینکاری میتوانند بر کیفیت نهایی تأثیر بگذارند.
به همین دلیل، کنترل و پایش فرآیند بخش مهمی از توسعه این فناوری است. پژوهشهای جدید نیز روی پایش درونفرآیندی برای سیستمهای هیبریدی DED تمرکز دارند.
کاربردهای تولید هیبریدی
هوافضا
قطعات هوافضایی معمولاً ارزش بالایی دارند و در بسیاری از موارد پیچیدگی هندسی و نیاز به دقت بالا دارند.
تولید هیبریدی میتواند برای ساخت یا تعمیر برخی قطعات پیچیده مورد استفاده قرار گیرد.
خودروسازی
در خودروسازی، تولید نمونههای اولیه، ابزارها و قطعات خاص میتواند از کاربردهای این فناوری باشد.
قالبسازی
ترکیب تولید افزایشی و ماشینکاری میتواند در ساخت قالبهایی با هندسه پیچیده مورد توجه قرار گیرد.
تعمیر و بازسازی قطعات
یکی از جذابترین کاربردهای تولید هیبریدی، بازسازی قطعاتی است که بخشی از آنها دچار خوردگی، سایش یا آسیب شده است.
در این روش، ابتدا ماده به ناحیه آسیبدیده اضافه شده و سپس سطح آن ماشینکاری میشود.
تولید قطعات پیچیده و سفارشی
هر جا که تولید قطعه با روشهای سنتی دشوار باشد و در عین حال دقت نهایی اهمیت داشته باشد، تولید هیبریدی میتواند یک گزینه قابل بررسی باشد.
تفاوت تولید هیبریدی با تولید افزایشی
تولید افزایشی بهتنهایی بر افزودن ماده تمرکز دارد.
اما تولید هیبریدی میتواند در یک فرآیند هماهنگ، هم افزودن و هم حذف ماده را انجام دهد.
به بیان ساده:
تولید افزایشی:
اضافه کردن ماده برای ساخت قطعه
ماشینکاری:
حذف ماده برای رسیدن به شکل و ابعاد دقیق
تولید هیبریدی:
ترکیب این دو فرآیند برای استفاده از مزایای هر دو
این ترکیب میتواند بهخصوص برای قطعاتی مفید باشد که هم هندسه پیچیده دارند و هم به دقت و کیفیت سطح بالا نیاز دارند.
آینده تولید هیبریدی
یکی از مسیرهای مهم توسعه تولید هیبریدی، حرکت به سمت سیستمهای هوشمند و حلقهبسته (Closed-Loop) است.
در این سیستمها، سنسورها و تجهیزات اندازهگیری میتوانند وضعیت قطعه و فرآیند را در طول تولید بررسی کنند و اطلاعات به سیستم کنترل منتقل شود.
همچنین استفاده از هوش مصنوعی، دوقلوی دیجیتال (Digital Twin)، پایش لحظهای و برنامهریزی خودکار مسیر ابزار از موضوعاتی است که در پژوهشهای جدید این حوزه مورد توجه قرار گرفتهاند.
در نتیجه، آینده تولید هیبریدی فقط به ترکیب یک پرینتر سهبعدی و یک دستگاه CNC محدود نمیشود؛ بلکه هدف، ایجاد یک فرآیند یکپارچه است که بتواند ساخت، ماشینکاری، اندازهگیری و اصلاح فرآیند را با دخالت انسانی کمتر و کنترل بیشتر انجام دهد.
جمعبندی
تولید هیبریدی یکی از رویکردهای پیشرفته در صنعت ساخت و تولید است که تلاش میکند قابلیتهای تولید افزایشی و ماشینکاری را در یک فرآیند هماهنگ ترکیب کند.
در این فناوری، تولید افزایشی آزادی بیشتری برای ایجاد هندسههای پیچیده فراهم میکند و ماشینکاری CNC میتواند دقت ابعادی و کیفیت سطح موردنیاز را ایجاد کند.
به همین دلیل، تولید هیبریدی بهخصوص در ساخت قطعات پیچیده، تعمیر و بازسازی قطعات با ارزش بالا و فرآیندهای تولید پیشرفته مورد توجه قرار گرفته است.
با پیشرفت سیستمهای چندمحوره، سنسورها، نرمافزارهای CAD/CAM، پایش لحظهای و دوقلوهای دیجیتال، انتظار میرود تولید هیبریدی به سمت فرآیندهای یکپارچهتر و هوشمندتر حرکت کند.
